電動推桿是實現伸縮直線運動的一種推桿，不單單是直線運動，當接頭與位置與連接方式的不同會實現平移、升降、推拉、伸縮等短距離動作。

　　而在醫療床上面可以實現的是支背、側翻、曲腿、端坐、平躺等功能。

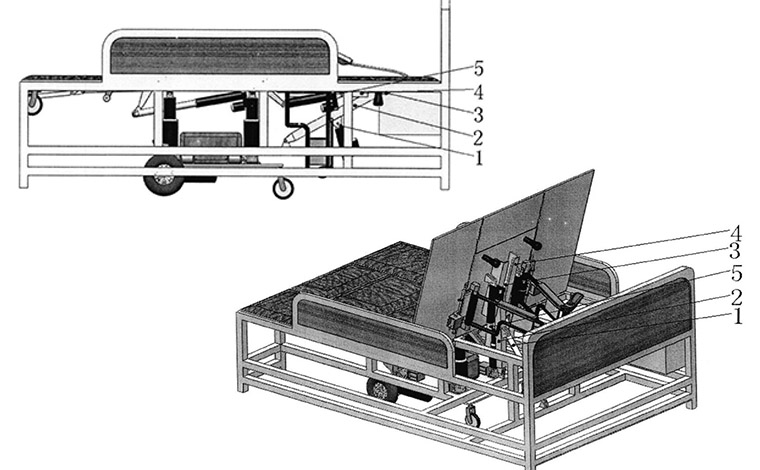

　　電動推桿醫療床從平躺狀態到支背狀態轉換的功能實現過程

5-電動推桿，2-支背推桿，3-滾珠，4-軌道槽

　　當使用者需要坐起時，輪椅床執行支背功能，電動推桿1通電頂桿伸長，推動支背推桿2繞與床架鉸接點逆時針旋轉。滾輪3與床板接觸推動前部床板逐漸支起，滾輪3在推動床板的過程中，慢慢滾入與床板(輪椅靠背板)固結的軌道槽4中，之后的過程中滾輪3在軌道槽4中向前滾動，與床板形成固定約束，增加了床板支背過程的穩定性和輪椅與床架連接的緊固。同時電動推桿5也按一定的速度規律伸長，配合支桿推起床板同時帶動人體完成支背功能。由支背狀態向平躺狀態轉換的過程中，各電動推桿反向運動，滾輪3脫離軌道槽4，將輪椅與床架連接放開。

　　電動推桿醫療床側翻功能的實現

　　當床體執行左側翻功能時，電磁鐵1通電吸合，將方形銷從底座球鉸鏈中抽出，球鉸鏈的旋轉限制取消。同時電動推桿2、3以一定比例的速度伸長，推動中部床板繞與圖中所示右側床板連接點旋轉，帶動床板移動限位桿4從限位槽中抬起，推桿4頭上的滾輪在滑到中順勢向右滾動，使左側床板保持平穩的向右移動。最終完成側翻功能，執行相反動作時，所有的運動機構與之前運動反向。輪椅床執行反方向側翻時，與以上描述動作一致。

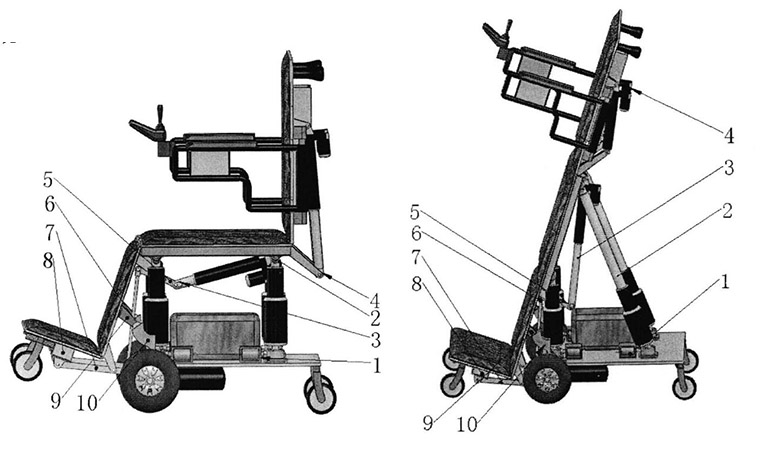

　　電動推桿醫療床從坐立到站立功能的實現

　　兩個電動推桿4同時收縮，帶動靠背板繞與座位板鉸接點順時針旋轉，直至與座位板同一水平，所有電動推桿到達程序設定行程時，電動推桿斷電停止運動，各板件運動到要求位置，腳踏板底部萬向輪與地面接觸。此時，輪椅由坐姿向站姿轉換完成。執行相反動作時，所有運動機構反向運動。

　　以上只是介紹了電動推桿在醫療床上面能實現的動作，更多應用可查看特姆優網站《案例中心》查看。
