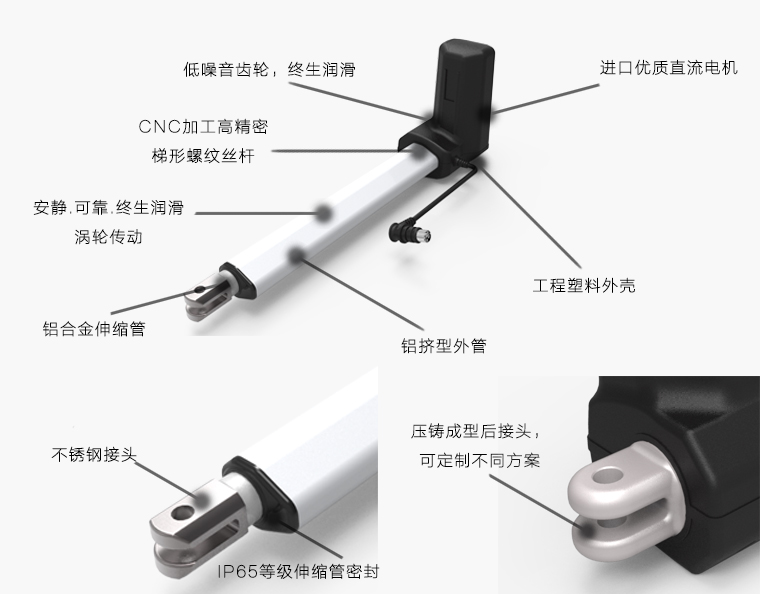

直流電動推桿是一種將直流電動機的旋轉運動轉變?yōu)橹本€往復運動的驅動裝置，包括推桿和控制器

　　●控制器

　　控制器包括控制盒和操作器兩部分，通過操作器控制推桿運行。

　　●最小安裝距離

　　直流電動推桿行程縮到最短時的安裝距離

　　●行程

　　推桿的最大伸展距離

　　●推拉力

　　推桿伸縮時承受的負載

　　●自鎖力

　　當電動推桿運行至任何行程點，在失電狀態下，無位移條件下可承受最大的負載。

　　●持續率

　　運行時間與隨后的間隔時間之和的比，若運行時間和間隔時間是變化的，則按一個足夠長時間內的平均值來計算。

　　●工作條件：

　　環境溫度范圍：-15℃～50℃。

　　環境相對濕度不大于90%。

　　●基本技術參數：

　　電動推桿額定功率應不大于100W。

　　推桿額定電流應不大于10A。

　　●控制器輸入電壓為AC220V±10%，頻率為50Hz或AC110V±10%，頻率為60Hz。

　　形狀與尺寸：

　　●外觀結構尺寸應符合圖紙要求。

　　電動推桿安裝距誤差小于±2mm。

　　推桿的行程誤差小于±2mm。

　　●外觀及裝配要求：

　　電動推桿及控制器表面清潔，無銹蝕、無脫落、無碰傷。

　　推桿、控制器及零部件裝配連接牢固、可靠。

　　推桿運行平穩、無阻尼，無雜音現象。

　　零件表面鍍(涂)層光滑，色澤均勻，不應有脫落、劃傷及氧化等缺陷。

　　塑料件表面平整，色澤一致，不應有裂痕、氣泡和明顯熔接痕、縮孔等缺陷。

　　●直流電動推桿性能要求：

　?、贆C(jī)械性能：

　　電動推桿靜態阻尼(自鎖力)應符合規定。

　　額定電壓下，推桿負載應符合推拉力的規定。

　　推桿承受1.5倍負載最大拉力試驗，殼體不應有破裂現象。

　?、诳蛰d電流：在額定電壓下，推桿運行空載電流應小于0.5A。

　　③噪聲：推桿在空載運行時噪聲應不大于50dB(A)。

　?、芙^緣電阻：控制系統輸入端與機殼間的絕緣電阻，在熱態時不低于5MΩ，常態時不低于100MΩ。

　?、蓦娊閺?qiáng)度：電介強度應符合GB 9706.1中20.3的規定。

　?、薹钦９ぷ鳎和茥U在運行過程中，當負載大于規定推拉力時，控制系統自動停止運行。

　　●控制器要求：

　　控制器所用的電源變壓器應符合GB 9706.1中57.9的規定。

　　推桿及控制器的元器件爬電距離和電氣間隙應符合GB 9706.1中57.10的規定。

　　操作器控制各推桿，應運行正常，無失靈現象。

　　控制盒蓄電池充電后，待機30天，仍能正常工作;當蓄電池電壓過低時，應能自動報警。

　　具有記憶功能的控制系統，當設定行程參數后，控制系統應能正常運行。

　　●溫升：在最高環境溫度下，推桿、控制器按短時工作制負載運行，直至熱平衡，其溫升應不大于80℃。

　　●電源軟電線：電源軟電線應符合GB 9706.1中57.3的規定。

　　●引線強度：引線強度應符合GB 9706.1中57.4 a)的規定。

　　●耐振動：產品經振動試驗后，應能正常工作，無松動現象，其電介強度滿足GB 9706.1中20.3的規定要求。

　　●耐高溫：產品經耐高溫試驗后，應能正常工作，其電介強度滿GB 9706.1中20.3的規定要求。

　　●耐低溫：產品經耐低溫試驗后，應能正常工作，其電介強度滿足GB 9706.1中20.3的規定要求。

　　●耐濕熱：控制系統經48H濕熱試驗，應能正常工作，其電介強度應符合GB9706.1中的規定

　　●電機堵轉：電機堵轉應符合GB 9706.1中的規定。

　　●電磁兼容性：產品電磁兼容性應符合GB 4343.1中的規定。

　　●壽命：推桿按最大負載，在正常運行20000次后，產品噪聲不大于規定值的1.2倍，行程精度誤差±3mm，推拉力符合規定要求。

　　●多聯動精度要求：多臺推桿同步運行至設定位置時，推桿間行程誤差不大于2mm

　　●電動推桿形狀與尺寸

　　用通用長度量具和專用量具進行檢查

　　●電動推桿外觀及裝配

　　用目測、手感及聽覺檢查。

　　●自鎖力

　　將推桿固定在試驗臺上，控制器操縱推桿至行程中的任意點(兩端點除外)，切斷電源，液壓缸加力為1.05倍的最大推拉力值，保持時間為5s，不發生位移為合格。

　　將電動推桿在壽命試驗架上，加載為額定負載，按額定電壓驅動，工作時間方式：2min/8min，運行3萬次

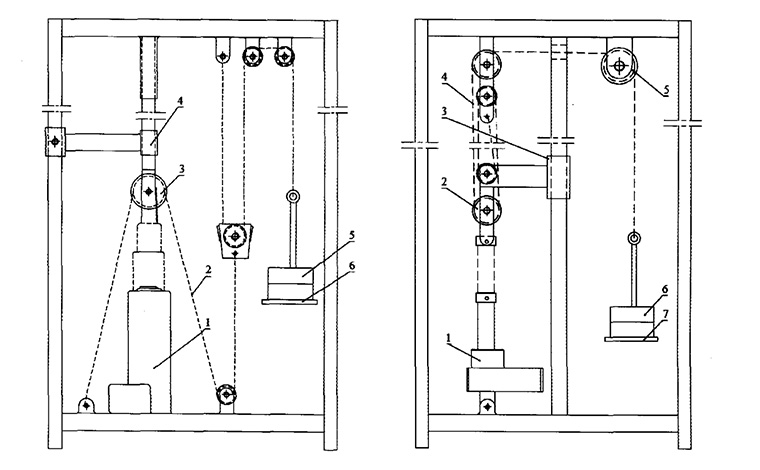

　　1.測試電動推桿2.鋼索3.滑輪組4.導向機構5.配重塊6.配重架

　　●電動推桿負載

　　將推桿固定在試驗臺上，在額定電壓下驅動，施加規定的推拉力，推桿應能正常移動。

　　●電動推桿最大拉力試驗

　　推桿去除絲桿上螺母后，按以上步驟試驗，施加1.5倍的最大拉力時，推桿外殼無破損現象。

　　●標志、包裝、運輸、貯存

　?、贅?biāo)志

　　直流電動推桿、附屬設備銘牌應固定在明顯的位置上，銘牌的內容應包括：

　　a.產品的名稱、型號規格

　　b.輸入電壓

　　c.額定負載

　　d.行程

　　e.工作制

　　f.制造單位名稱

　　②控制器上應有銘牌固定在明顯部位，內容至少應包括

　　a.輸入電壓

　　b.輸出電壓

　　c.額定功率

　　d.工作制

　　e.制造電位名稱

　?、郯b

　　包裝儲運圖示標志應符合GB191中的規定，包裝箱內應附有：

　　a.產品說明書

　　b.合格證

　　c.裝箱單

　?、苓\(yùn)輸、貯存

　　產品運輸應符合GB4798.2中的規定

　　產品貯存應符合GB4798.1中的規定

　　以上就是關于電動推桿在生產過程中需要遵守的條件，更多內容你可點擊特姆優官網《如何定制特姆優電動推桿流程指導》相關內容
